恐龙工具箱下载v3.2 免费版

恐龙工具箱下载v3.2 免费版

评分：

Created with Rapha?l 2分

好评：

差评：

应用介绍

恐龙工具箱是一款优秀的地质绘图工具，可以有效的帮助你进行各类绘图，内置了570种演示花纹可以选择，当然你也可以自行添加其他的花纹，程序还天下的有着功能的数据演示和数据模板，在安装路径下可以进行查看。

修正说明

[通用标注]增加了在多段线的拐点处画个圆的功能,命令为：hyq

[编辑]增加了删除“飞点”的功能,命令为：sfd

[编辑]增加了属性的功能，设置属性命令为：sea

获取属性命令为：gta ,删除属性命令为：dea

[地质专用2]增加了手动绘双线图框的功能,命令为：sxk

[地质专用2]增加了图形坐标校正的功能,命令为：zbxz

[地质专用2]增加了画化探曲线的功能,命令为：htx

安装失败及手动安装说明

当高版本CAD或XP以上操作系统以及其它原因自动安装失败的时候，使用手动安装。

手动安装时，请不要卸载自动安装失败的程序,继续进行手动操作。自行手动添加支持路径,启动组,菜单等。

1、手动添加支持路径：在工具—选项（也可以输入op回车）—文件里添加，需添加两个支持路径，分别是：konglongtools和konglongtoolsHatchPat

2、手动添加启动组。有时添加进去了却不能自动加载，需你再次查看启动组后，重启CAD才能正常工作。启动组在工具—加载应用程序里（也可输入命令appload弹出）。

3、手动加载菜单的方法：在工具—自定义（界面）里加载。（也可输入menuload回车）选择注意切换文件过虑选项为mnu文件，高版本CAD默认为cui文件。

CAD2004以下版本，选择konglong.mnu，

CAD2004—CAD2005版本，选择konglong2004.mnu，

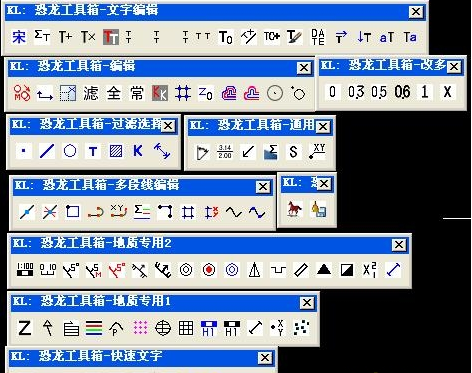

恐龙工具箱最新版

CAD2006以上版本，选择konglong2006.mnu，

做完上述3步后,重启CAD,一般就能正常使用了。如果还不能使用，请看第2条，有时添加进去了却不能自动加载，需你再次查看启动组后，重启CAD才能正常工作

更新日志

v3.0更新说明

1、添加了等高线内插的功能。

2、增加了等高线标高程（线编号）功能。

3、添加了删除重复文字的功能。

4、添加了去掉前N个文字及去掉后N个文字的功能。

5、增加了文字串合并功能。

6、增加了多段线反向的功能。

7、添加了画向斜轴、背斜轴、倒转向斜、倒转背斜、断层垂线这5个符号的功能。

8、添加了批量画图块的功能,将批量画产状及展点功能整合进批量插图块功能中,去掉了后两者。

9、优化了画产状和描产状的程序，以块的形式来画。便于调整比例。

10、实测剖面的数据模板进行了优化，可以自动生成总体方位，也可输入任意方位来绘图。

11、优化了批量画多段线的数据模板，程序也相应的做了修改；

需要注意：各版本的模板可能不同，需使用该版本自带的模板格式来组织数据。

12、修复了坑道素描图参考岩层线的BUG。

v2.9更新说明

1、添加了读取坐标，批量画多段线的功能。

2、添加了从模板中读取责任表，可修改后单独绘制责任表。

3、添加了画探槽的功能。

4、添加了画井探的功能。

5、将坑道素描图的功能增加了画样品、产状、投影界线的功能。

6、修改了导出数据程序输出路径，统一设置为"D：恐龙工具箱导出数据"，方便管理

7、修改了画图框的功能，使之能按比例尺在实际坐标出绘制。

8、修改了提取多段的功能，使之能按图纸比例尺提出实际坐标，并能批量提取。

9、整合了对话框文件，所有对话框集成于一个DCL文件。

10、优化了程序，修复了发现的BUG。
